Решил я впервые попробовать данный эксперимент, без ошибок не обошлось, как говориться первый блин комом :D Значится разобрал панель, убрал лампы и начал думать как и что расположить. К сожалению у меня было всего 15м. ленты, светодиоды 5050, покупал тут http://ali.pub/24y44g расстояние между диодами должно быть меньше, но после нескольких часов так и не нашел информации какую ленту лучше использовать. В целом все получилось отлично, к сожалению видны полосы, нужно было ложить ленты друг к другу, но так как было 15м. пришлось использовать то что было. Особенно это не заметно, если не придираться, думал докупить ленту и доклеить, но не буду, не хотелось бы в попытке сделать идеал, угробить то, что работает отлично, но зато теперь есть опыт. Материнская плата использует 12в. родной блок не стал ремонтировать, влаживаться не хочется в него, так, что использовал блок от ноута на 19в. 4.75А. потребление подсветки вышло 12в. 3.60А. материнская плата 1А. напряжение на блоке понизил до 12в. по току блок вытягивает. Теперь фото и комментарии к ним.

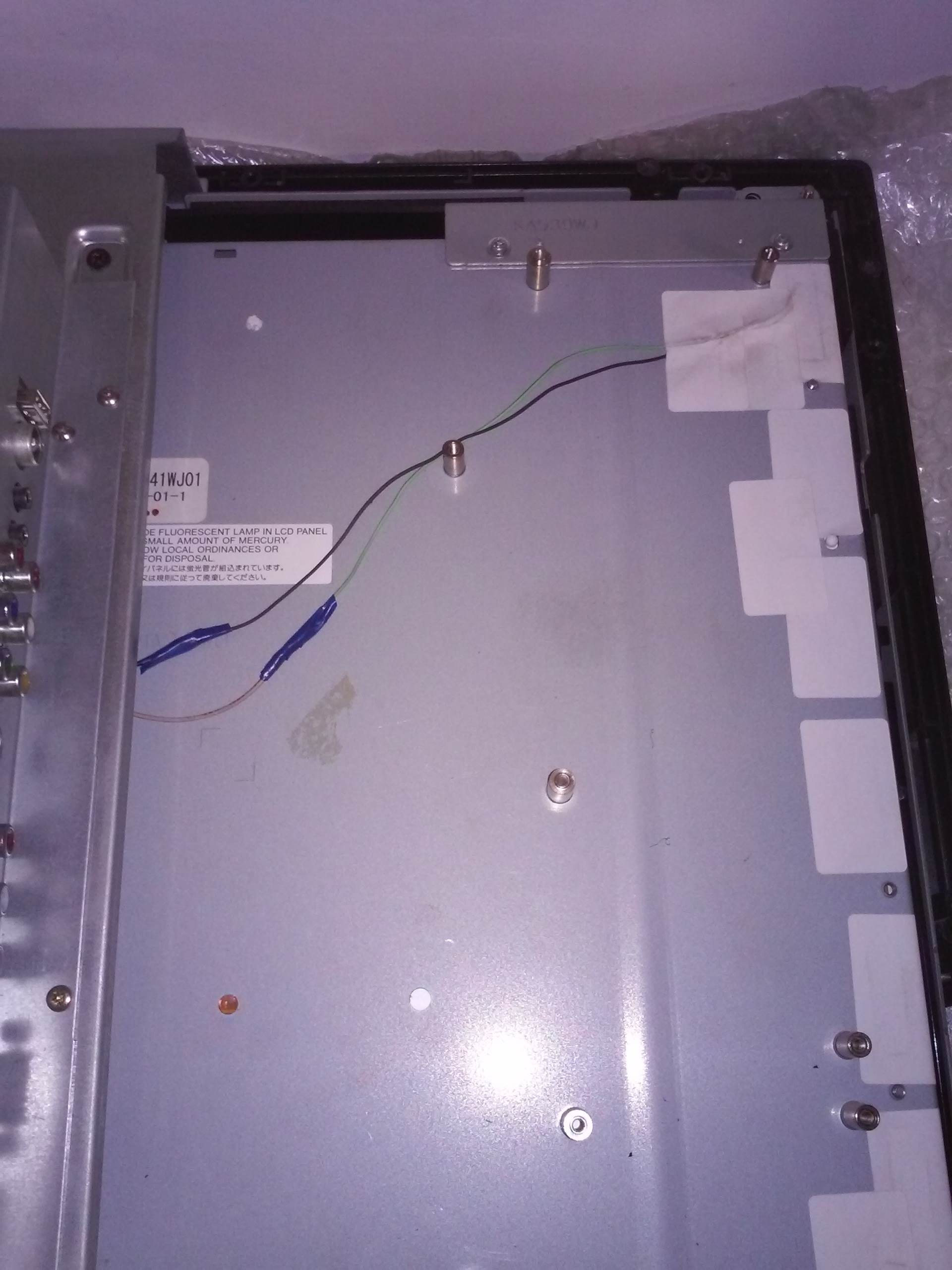

Лампы подсветки
Вложение:
20150630_153840.jpg [ 297.63 КБ | Просмотров: 3201 ]

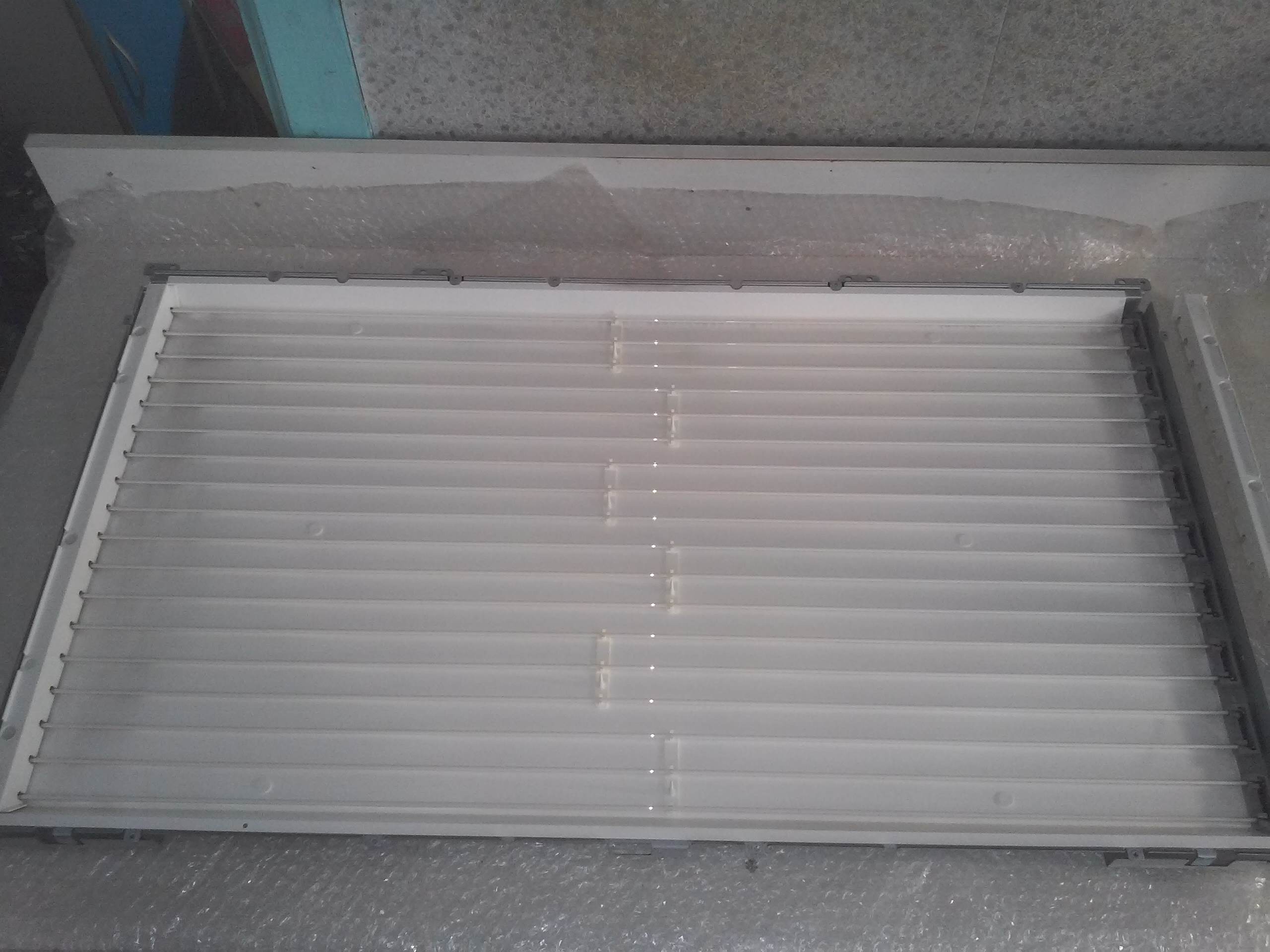

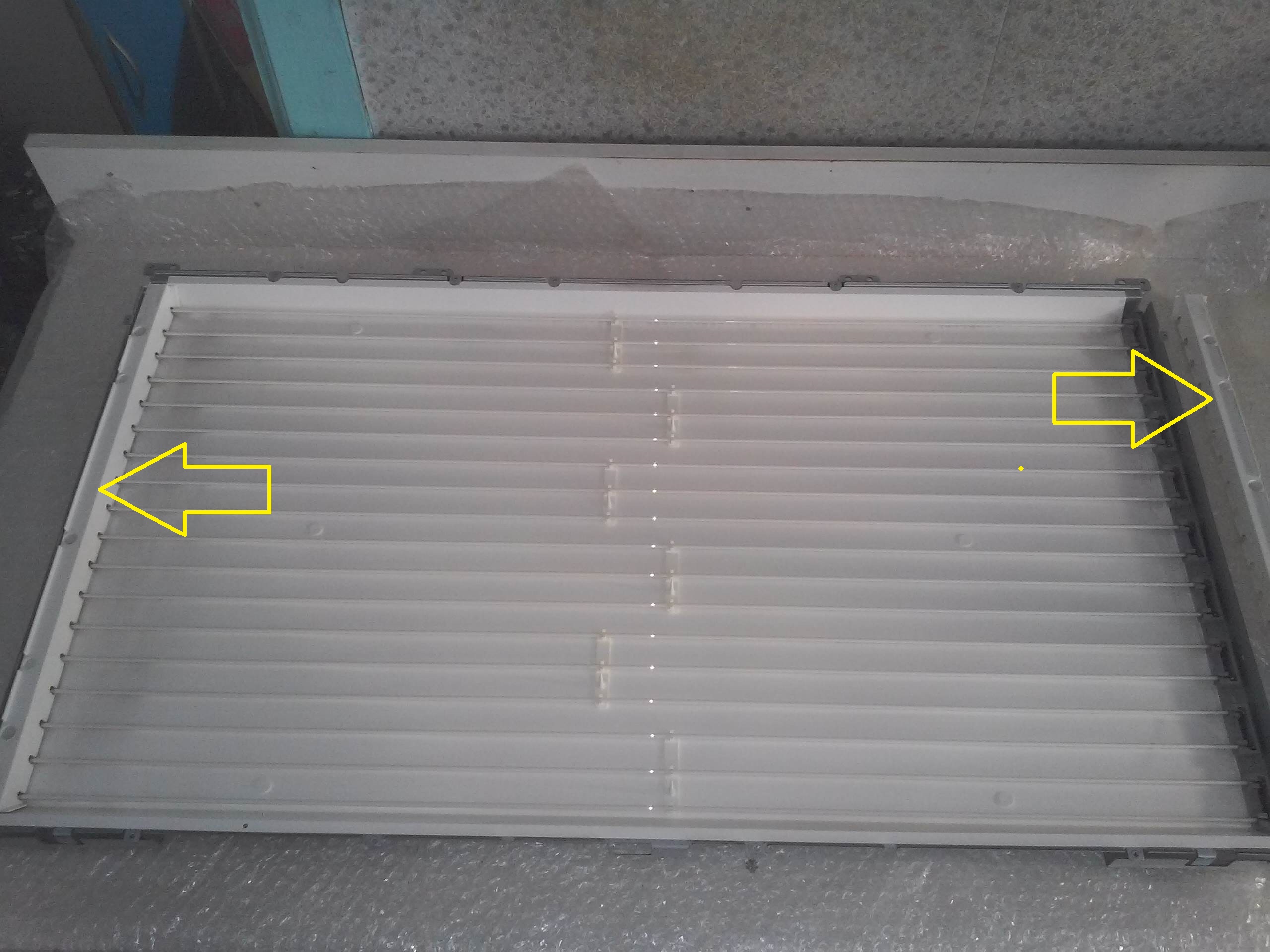

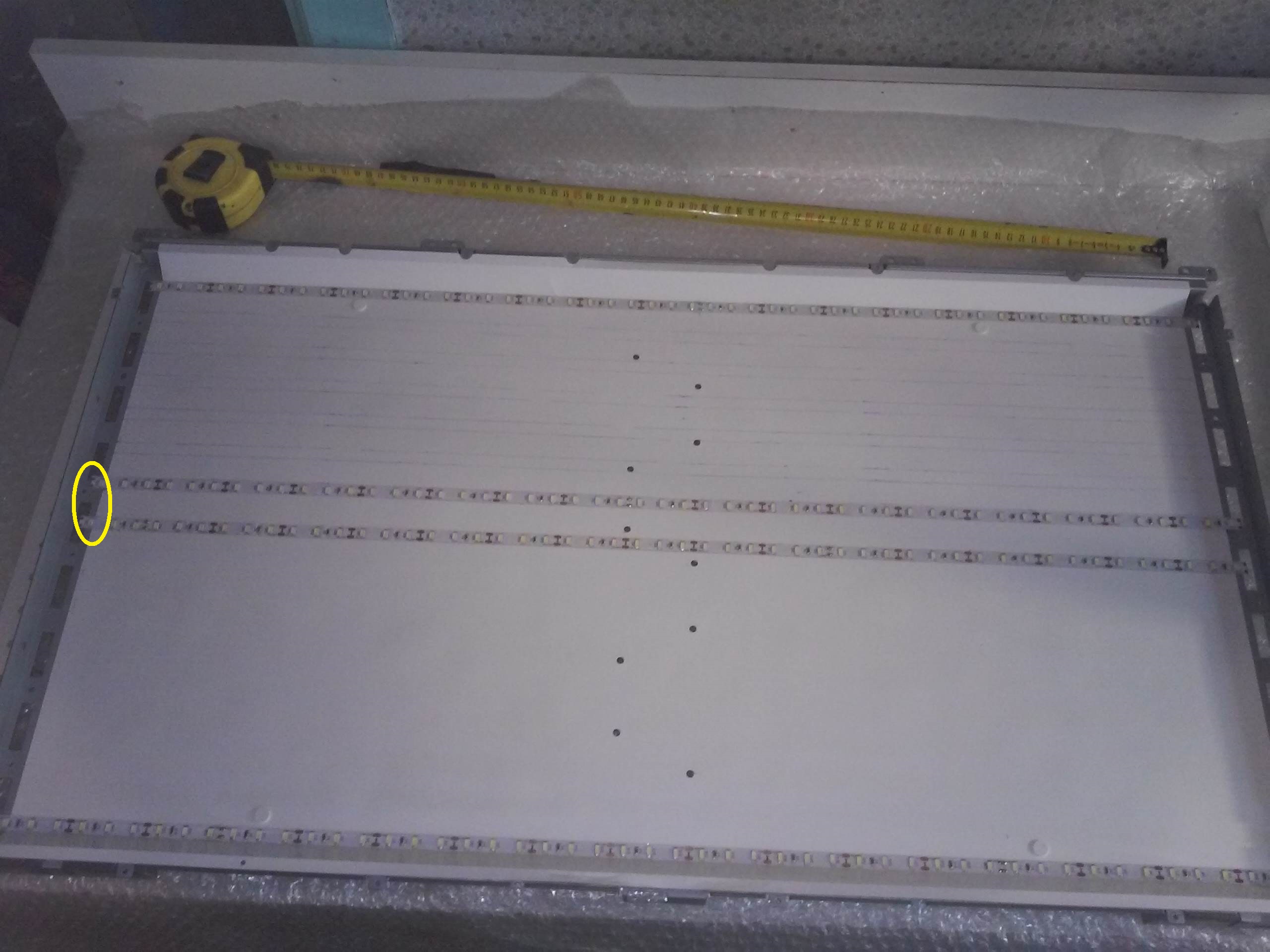

Разметил положение ленты. Очень серьезную ошибку допустил когда приклеил все ленты и осознал это. Боковые полки под фильтры не вставали на место, так как лентой перекрыл отверстия под винты и мешали светодиоды, пришлось отклеивать и приклеивать снова, и дополнительно фиксировать ленты сверху клеем для стекол сотовых телефонов. В общем опыта нет вот и вылезла проблема.
Вложение:
20150630_153840 222.jpg
20150630_153840 222.jpg [ 589.91 КБ | Просмотров: 3201 ]

Вложение:
20150630_182152 2222.jpg
20150630_182152 2222.jpg [ 441.3 КБ | Просмотров: 3201 ]

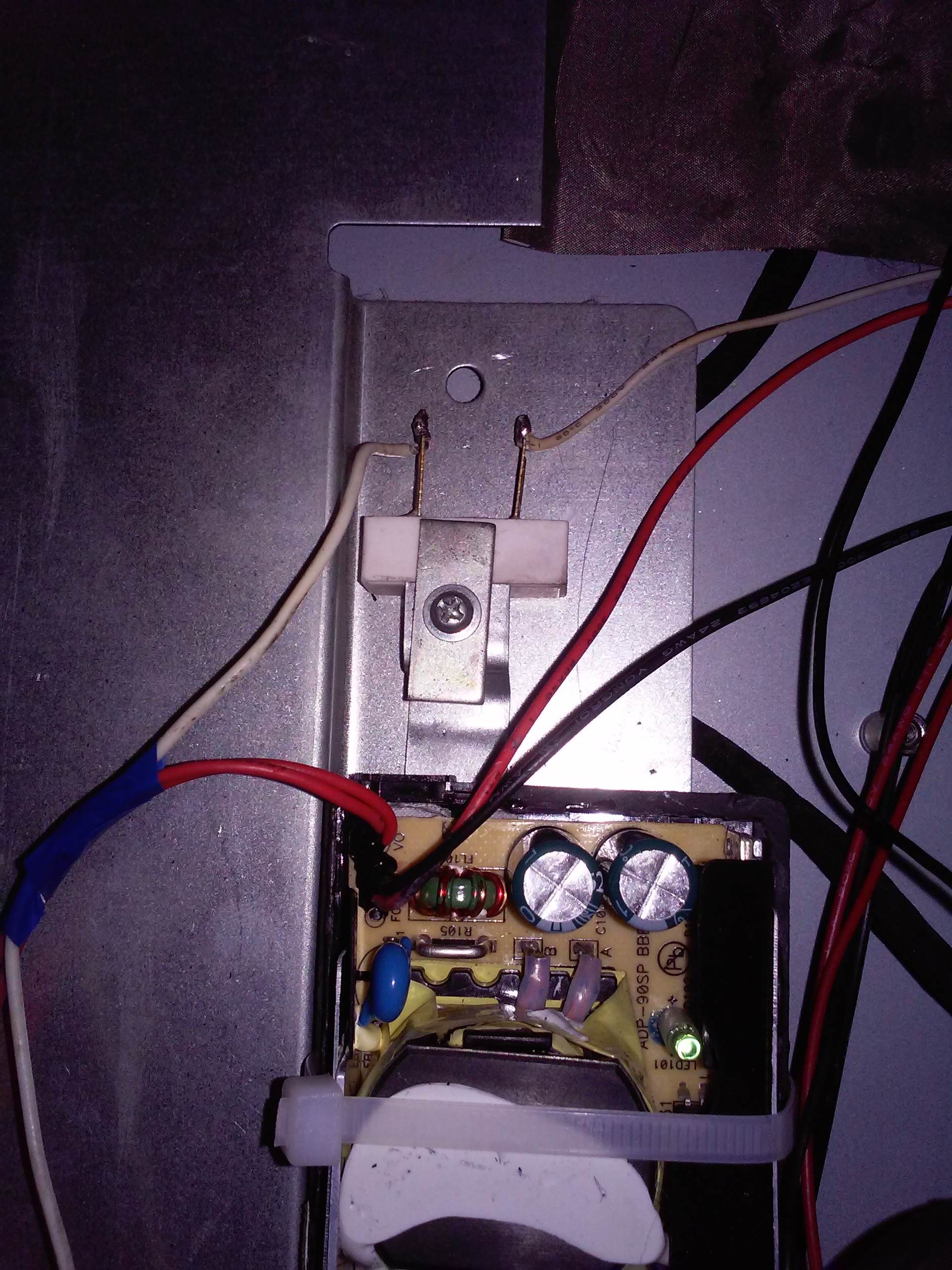

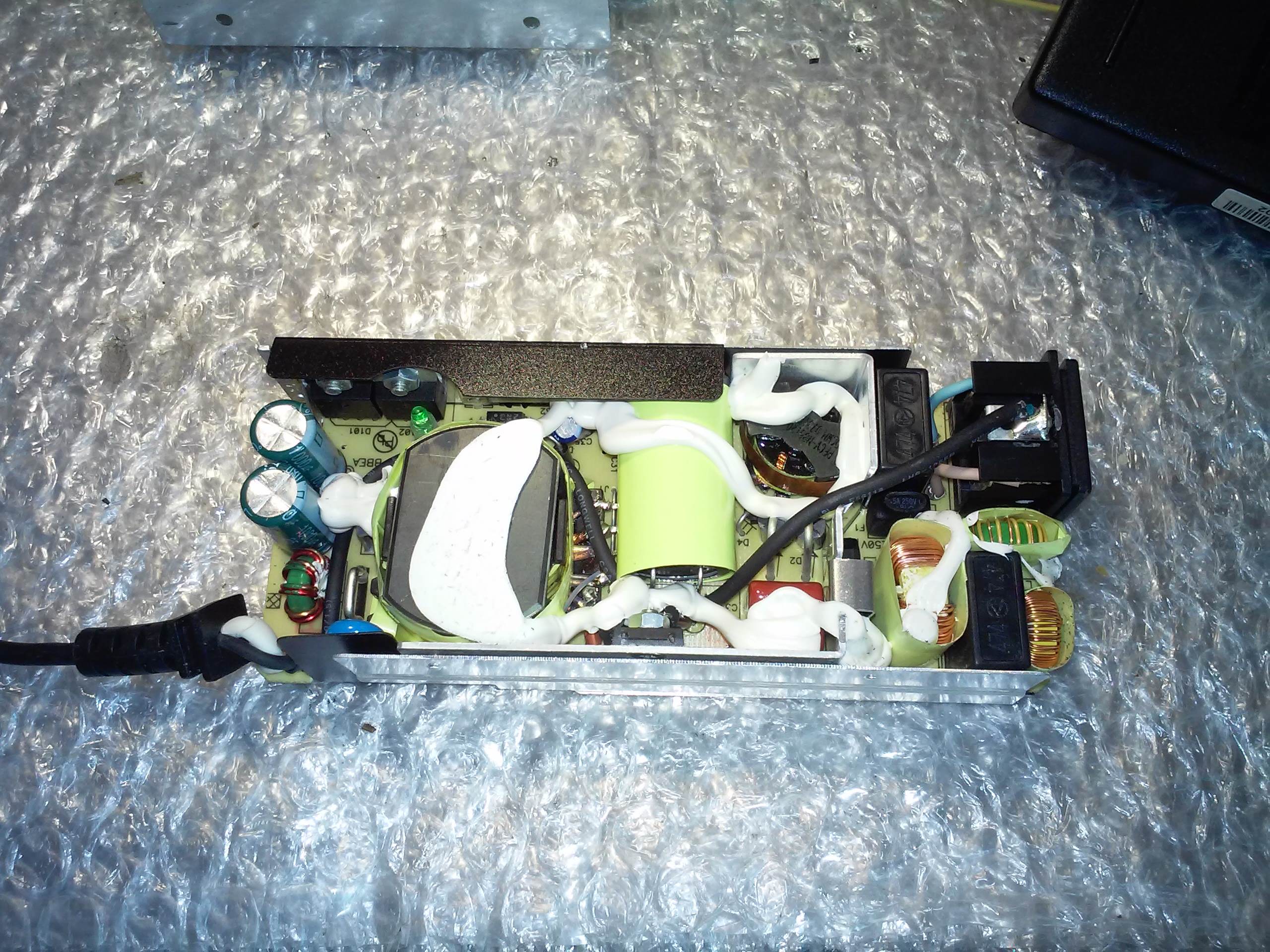

Сам блок питания
Вложение:
20150703_131707.jpg [ 671.45 КБ | Просмотров: 3201 ]

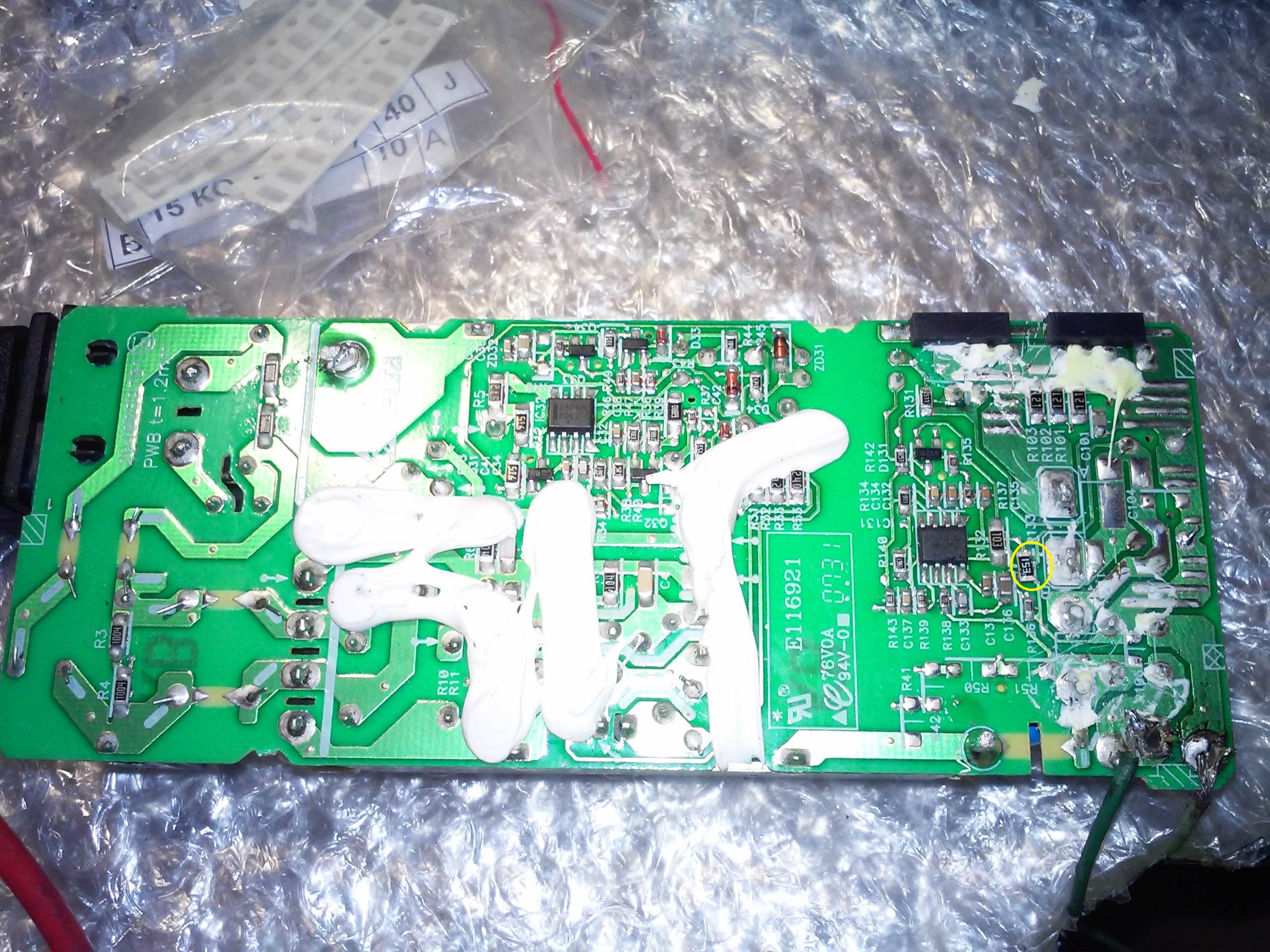

Для того, что бы понизить напряжение нужно сменить резистор
Вложение:
20150703_161843 222.jpg
20150703_161843 222.jpg [ 1.18 МБ | Просмотров: 3201 ]

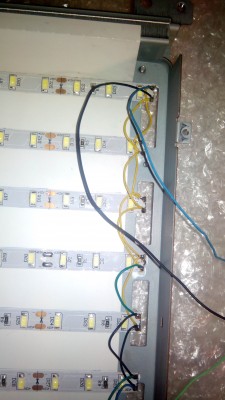

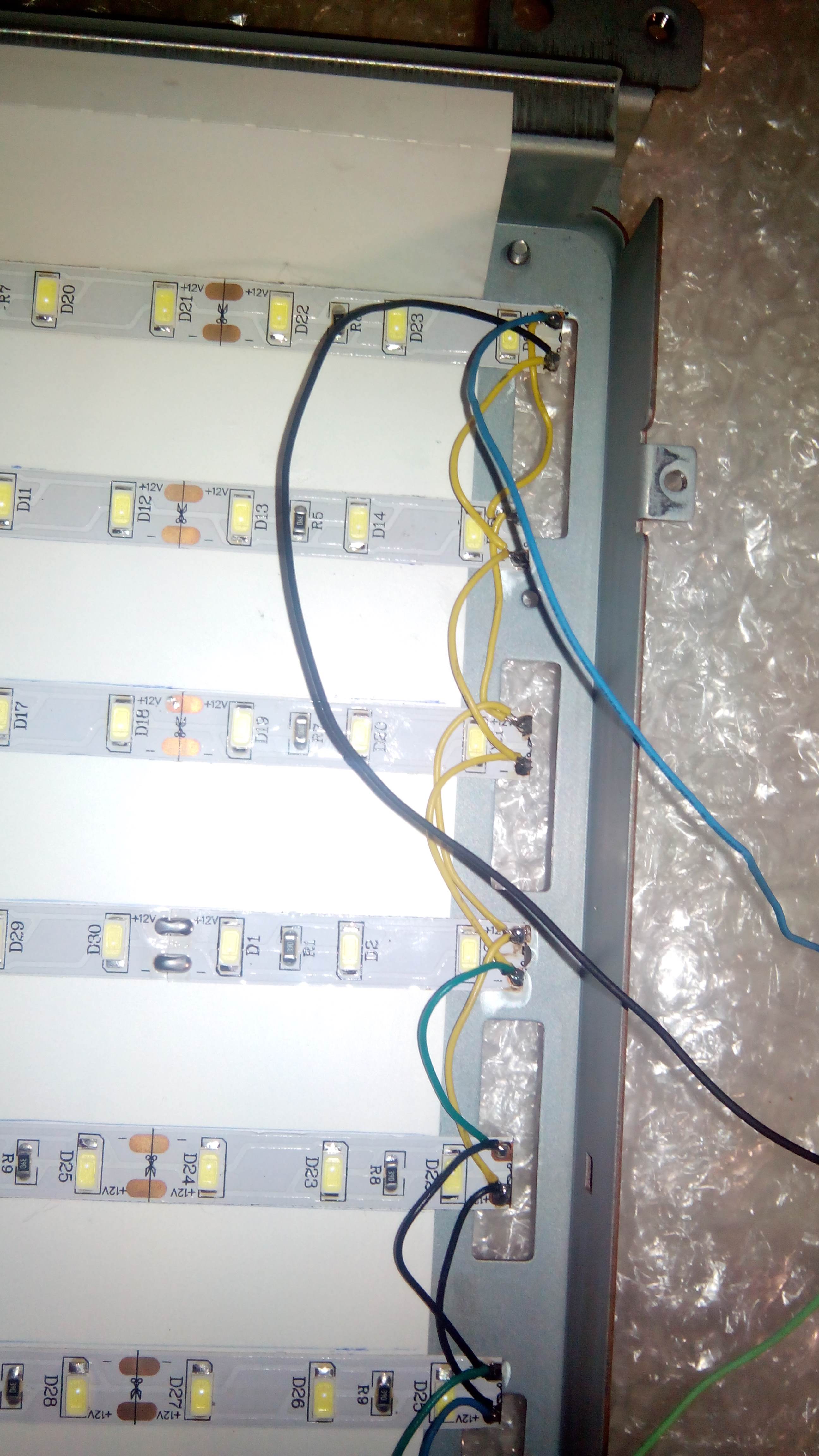

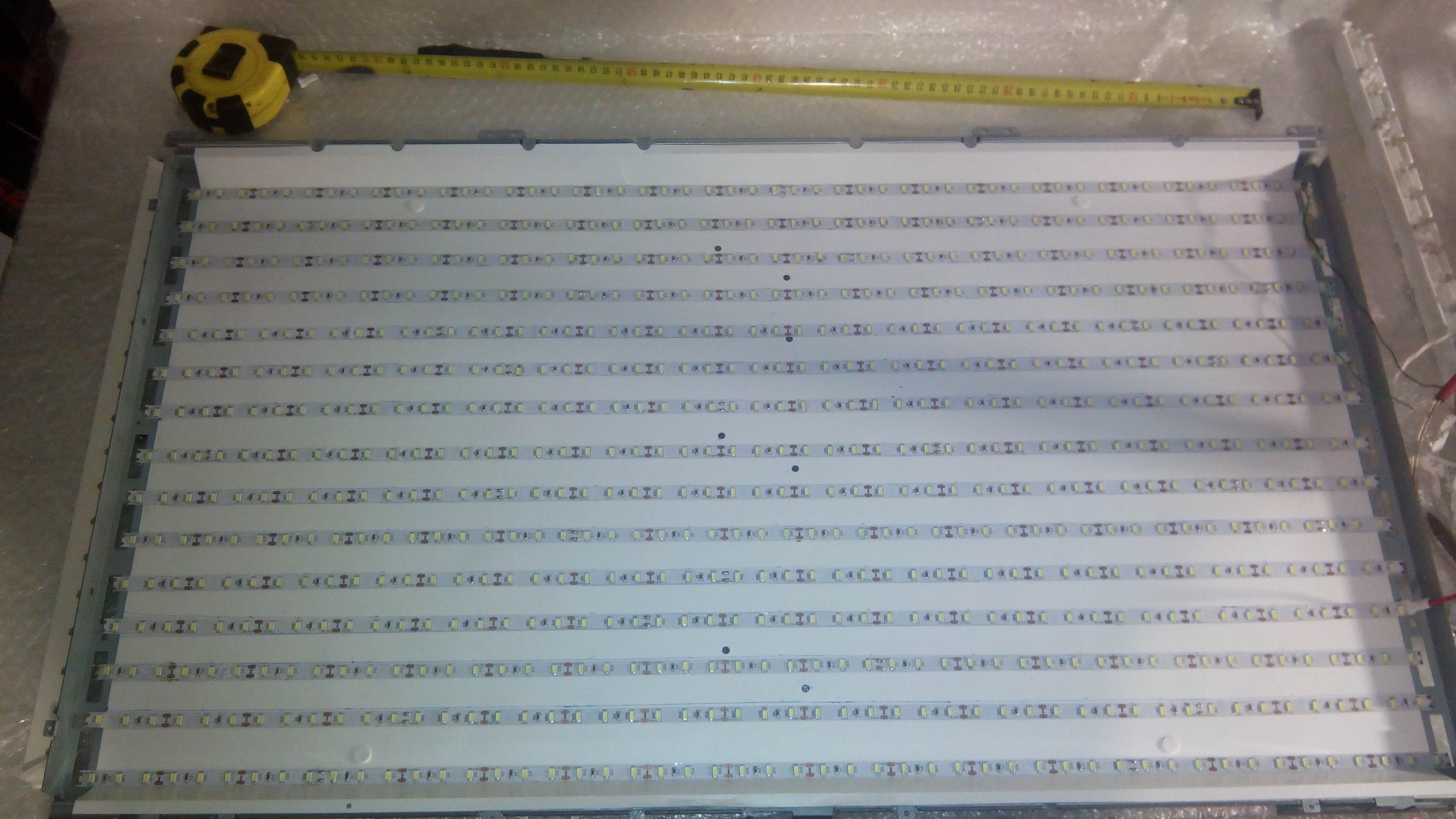

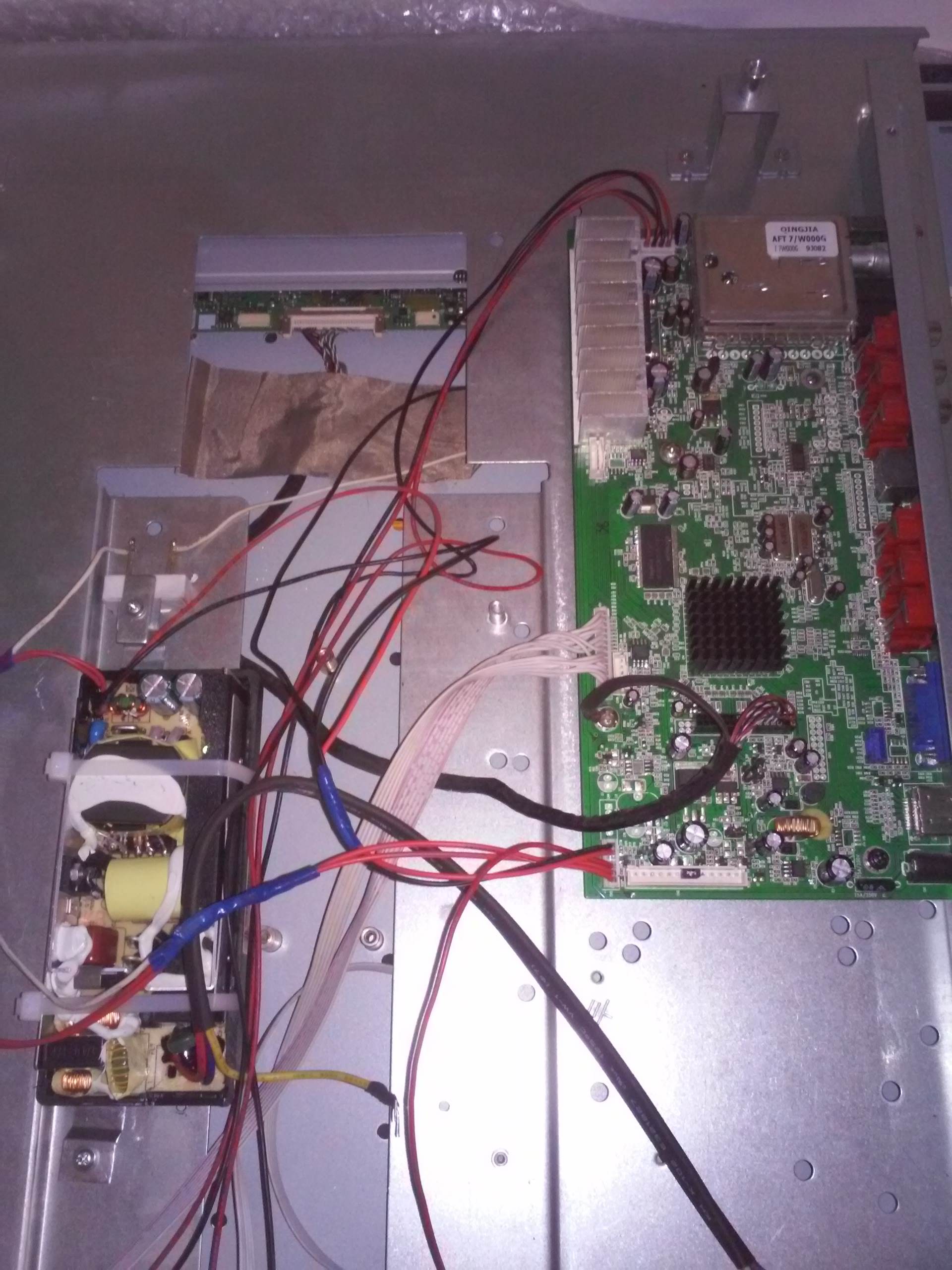

Установил ИИП и подключил все что нужно, к сожалению времени доделать подсветку пока нету, поэтому нет отключения подсветки и регулировки яркости, сделал через резистор, напряжение питания составило 8вольт, оптимальное 11в. при этом светодиоды не перегреваются и яркость отличная, при 12в. происходит сильный нагрев, что не советую, в моем случаи может покоробить белую подложку к которой приклеены ленты.
Вложение:
20150703_184946.jpg [ 387.55 КБ | Просмотров: 3201 ]

Вложение:
20150703_184951.jpg [ 540.51 КБ | Просмотров: 3201 ]

Вложение:
20150703_184959.jpg [ 258.66 КБ | Просмотров: 3201 ]

Вложение:
IMG_20150630_225841.jpg [ 737.34 КБ | Просмотров: 3201 ]

Вложение:
IMG_20150630_222113.jpg [ 865.92 КБ | Просмотров: 3201 ]

Вложение:
IMG_20150630_225811.jpg [ 933.87 КБ | Просмотров: 3201 ]

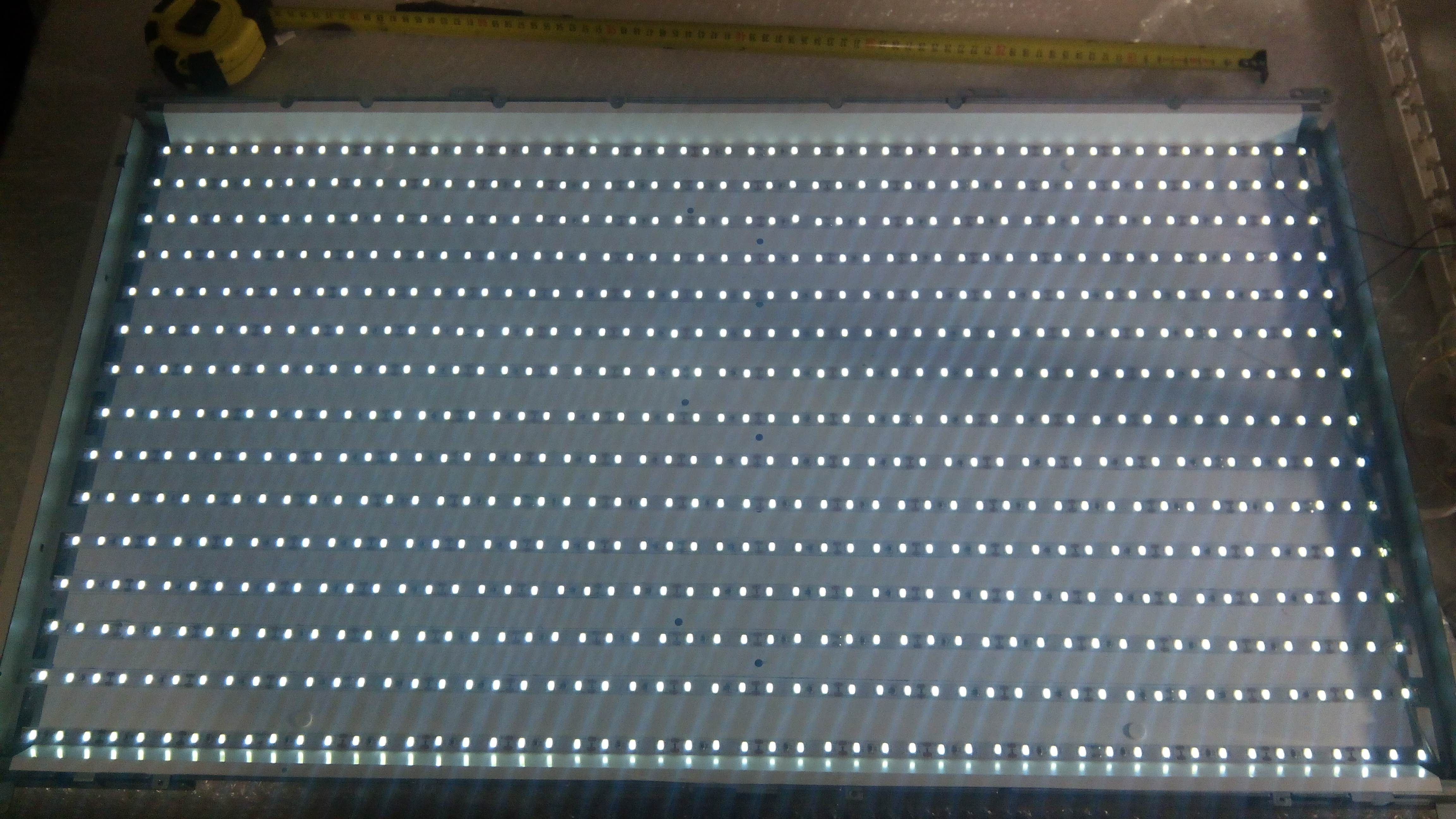

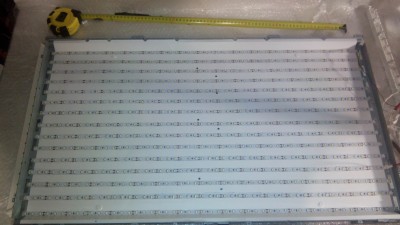

Подведу итог. Ленты оставлю как есть, только выключение и регулировку яркости сделаю, в целом проделанной работе рад, могло быть и хуже :D Если будут вопросы, то с радостью отвечу на них.

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 05 июл 2015, 10:52
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4538
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
Серег, а это у тебя что?
Вложение:

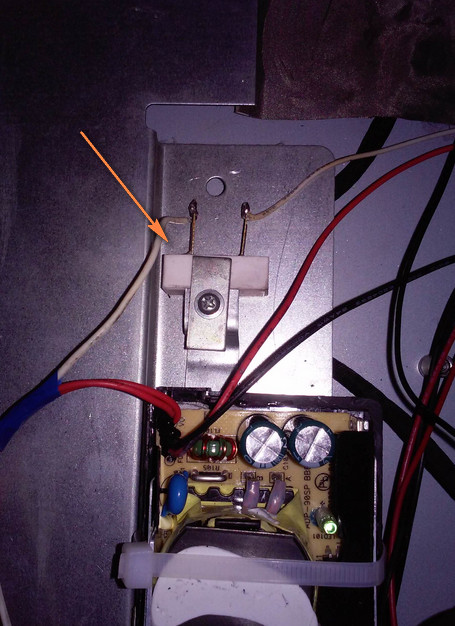

2015-07-05_135010.jpg [ 96.42 КБ | Просмотров: 3195 ]

резистор балластный?

_________________
Главное в жизни- не высшее образование, а средняя сообразительность


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 05 июл 2015, 13:04

Автор
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 4377
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Ага, он самый, забыл указать :)

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 04 авг 2015, 18:32
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4538
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
Решил вот немного продолжить тему: http://radio-uchebnik.ru/txt/8-sekrety- ... televizore
Правда ситуация там была немного другая- телевизор уже изначально был LED, а переделывать пришлось в целях экономии

_________________
Главное в жизни- не высшее образование, а средняя сообразительность


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 05 авг 2015, 11:43

Автор
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 4377
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
С проблемой черных полос так же столкнулся, по идеи нужно ленты как можно ближе друг к другу клеить, так лучше, но и дороже, ленты не мало понадобится, но когда нет выхода то все это терпимо :)

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 05 авг 2015, 13:59
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4538
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
кроме того что ленты много уйдет так еще и ток потребления какой будет... :?
Sergey писал(а):
когда нет выхода то все это терпимо

и я о том же: если у клиента есть возможность сьэкономить на ремонте то на такие мелочи, как правило, глаза закрывают. Главное только предупредить заранее о возможных неудобствах
