 Заголовок сообщения: Изготовление программатора PONY-PROG
СообщениеДобавлено: 13 янв 2014, 16:10

Автор
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 12 янв 2014, 22:01
Сообщения: 513
Откуда: Казань
можете не читать дальше. ничего не вышло в итоге

ну чтож с вашим одобрением и позитивным настроем можно и попытаться починить 8-)
первым делом программатор.

нам понадобятся:

блок питания на 5 вольт (я возьму просто с USB компа)
конденсатор С1 на 100 нанофарад вопрос: он не полярный -это значит он в слюдяной (керамической) оболочке?
разъем на LPT 25 штырьков видимо
два транзистора BC337
контактная площадка на 8 ножек (думаю можно и больше)
5 резисторов: 2200 ом -2 шт, 4700 ом -2 шт, 10000 ом -1 штука
монтажную плату возьму тоже

все верно? :?


Последний раз редактировалось Damir 25 фев 2014, 22:51, всего редактировалось 1 раз.

Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Thomson 20MG10C как убрать заставку
СообщениеДобавлено: 13 янв 2014, 16:18
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 3599
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Конденсатор можно и не ставить, и без него шьется, если и будут ошибки то можно впаять, поставить можно и полярный, его можно оставить на потом. 5 вольт можно с юсб, у меня так и было. Панельки можно и на большее количество чем на 8. Все остальное верно :)

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Thomson 20MG10C как убрать заставку
СообщениеДобавлено: 13 янв 2014, 16:20
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 3599
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Можно все навесным монтажом собрать без платы.

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Thomson 20MG10C как убрать заставку
СообщениеДобавлено: 13 янв 2014, 16:37

Автор
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 12 янв 2014, 22:01
Сообщения: 513
Откуда: Казань
так оно надежнее будет думаю.
пока проблема с портом и транзисторами.
их нет
там со старого телека нельзя снять где нить?


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Thomson 20MG10C как убрать заставку
СообщениеДобавлено: 13 янв 2014, 16:41
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 3599
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Транзисторы можно другими заменить. Разъем LPT или искать или подключаться туда используя какие то штырьки.

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Thomson 20MG10C как убрать заставку
СообщениеДобавлено: 13 янв 2014, 16:45

Автор
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 12 янв 2014, 22:01
Сообщения: 513
Откуда: Казань
начало не очень.
до завтра постораюсь все найти и изготовить


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Thomson 20MG10C как убрать заставку
СообщениеДобавлено: 13 янв 2014, 16:46
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 3599
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Начало уже есть, будет и конец :D

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Thomson 20MG10C как убрать заставку
СообщениеДобавлено: 13 янв 2014, 20:43

Автор
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 12 янв 2014, 22:01
Сообщения: 513
Откуда: Казань
попалось в сети

Можно попробовать заменить транзистор BC337
транзистором 2N4401;
транзистором 2N5818;
транзистором BC637;
транзистором КТ504Б;
транзистором MPSA06;
транзистором SE6022;

транзистором PN5816;
транзистором MMBT5449;
транзистором NPS5449;
транзистором PN5449;
транзистором NPS5816;
транзистором MQ5816;
транзистором LBC547B;
транзистором MPS5449;
транзистором MMBT5816;
транзистором MQ5449;


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Thomson 20MG10C как убрать заставку
СообщениеДобавлено: 13 янв 2014, 20:49
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 3599
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Попробуй найти, что то из этого списка, а потом выложи сюда, посмотрим, что подойдет лучше. Позже отделю сообщения и перенесу их в программирование :)

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Thomson 20MG10C как убрать заставку
СообщениеДобавлено: 13 янв 2014, 21:43

Автор
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 12 янв 2014, 22:01
Сообщения: 513
Откуда: Казань
ничего нет

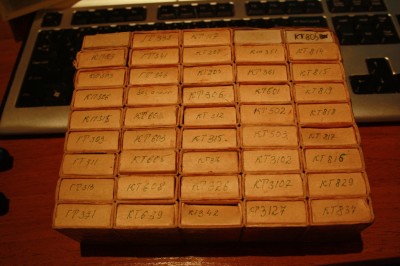

вот че есть и то в некоторых коробках либо один либо пусто
Вложение:
4319186.jpg [ 209.91 КБ | Просмотров: 263 ]


еще очень много разных мп транзисторов

один ВС337-25 М602 нашел


завтра куплю чего не хватило.

есть непонимание двух вещей на картинке
Вложение:
4265978.gif [ 25.26 КБ | Просмотров: 263 ]
