 Заголовок сообщения: Моя очередная головная боль
СообщениеДобавлено: 02 май 2014, 09:44

Автор
Не в сети
пользователь

Зарегистрирован: 20 фев 2014, 15:33
Сообщения: 154
Уважаемые Дамы и Господа! В виду ранее данных обещаний и по просьбам трудящихся открываю новую тему в разделе (Альтернативная энергетика). Прошу к моему творчеству отнестись снисходительно, но если будут дельные предложения, не стесняйтесь, буду рад все принять и выслушать, но без приколов и подъ….к! К данному прибору, пока не придумал как его обозвать, особые требования не выдвигались, просто из теоретических расчетов просто захотелось посмотреть как все будет выглядеть на практике. Главное принцип действия! Можно было подойти к этому более серьезно, но в нашей стране нужных комплектующих нет, а заказывать из за бугра, причем неизвестно получится либо нет, считаю неразумым.

Все что я когда нибудь начинал, в конечном виде на 100% отличается от первоначально задуманного. У меня есть правило – лепить из того что под рукой и чем проще, тем лучше! Позволяю себе в своих новшествах закупать необходимых деталей и комплектующих на 20%, остальное приспосабливаю, грубо говоря, из подобранного на улице. Именно по этой причине во всех вложенных фотках вы не увидите презентабельного вида, но когда черновая сборка закончится, все отшлифуется и отполируется ,в конце получается более – менее симпатично. Так как это не обзор какого либо готового прибора, а начальный период изготовления, то фотки буду выкладывать по мере готовности, так что без обид и не торопить! На данном этапе представляю вам уже частично изготовленные детали и части корпуса, единственно, что некоторые моменты, маленькие секреты, я выкладывать не буду и от вопросов по этим вот маленьким секретам ,буду уклоняться. Просто поймите правильно, бывает препротивная мелочь, а чтобы додуматься, чтобы ее заставить работать голову приходится ломать месяцами. В свою очередь постараюсь обстоятельно разъяснять назначение данной конструкции, из чего все это слеплено, каково назначение и почему сделано так, а не иначе.


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Моя очередная головная боль
СообщениеДобавлено: 02 май 2014, 09:46

Автор
Не в сети
пользователь

Зарегистрирован: 20 фев 2014, 15:33
Сообщения: 154
Прошу немного подождать, пытаюсь устроить фотосессию!


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Моя очередная головная боль
СообщениеДобавлено: 02 май 2014, 10:44

Автор
Не в сети
пользователь

Зарегистрирован: 20 фев 2014, 15:33
Сообщения: 154

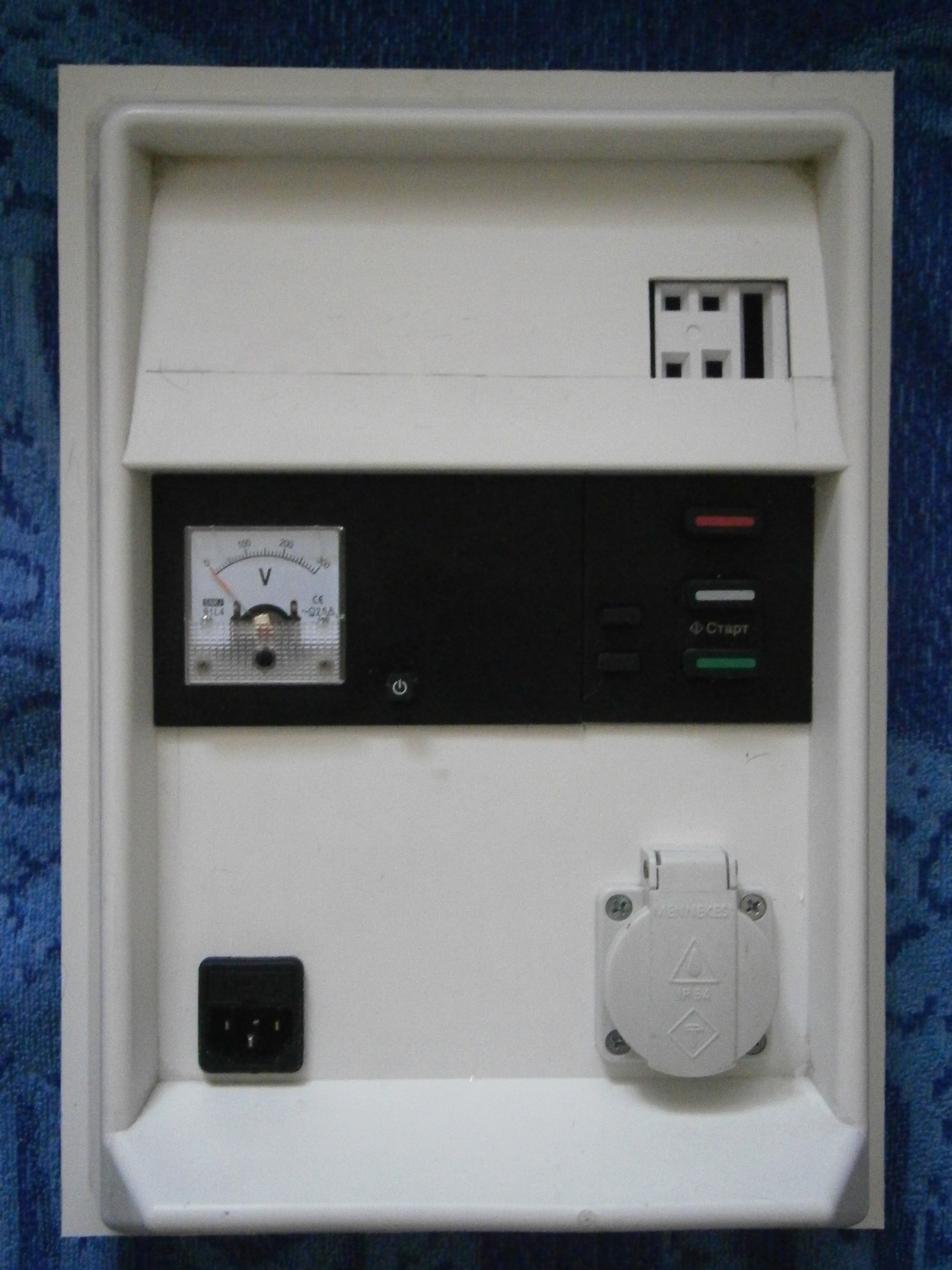

Панель управления! За основу корпуса взял крышку от стиральной машинки с верхней загрузкой, лишнее отрезал, получилась вот такая беда. Кнопочное управление, световая панель и черная розетка от старого принтера формата А3, повырезал, подогнал, получилось нормально. Еще на панель планирую поставить вольтметр стрелочный на 15 вольт и амперметр на 5А но пока нигде не могу найти одинаковых. Есть варианты цифровые, но люди говорят что лучше будет если приборы будут аналоговые или разницы существенной все же нет?


Вложения:
P5020006.JPG [ 3.35 МБ | Просмотров: 257 ]
P5020001.JPG [ 3.21 МБ | Просмотров: 257 ]
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Моя очередная головная боль
СообщениеДобавлено: 02 май 2014, 10:50

Автор
Не в сети
пользователь

Зарегистрирован: 20 фев 2014, 15:33
Сообщения: 154

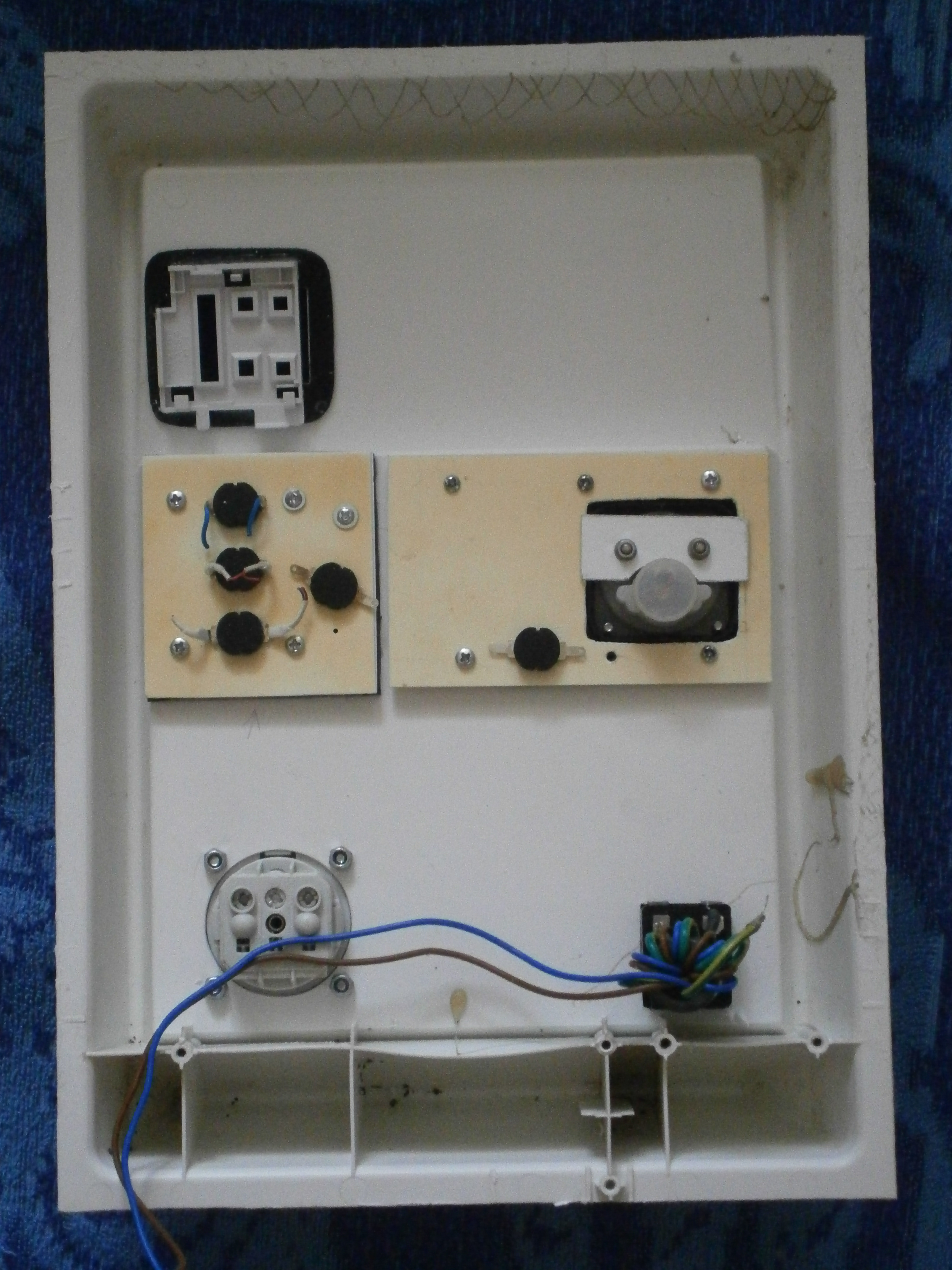

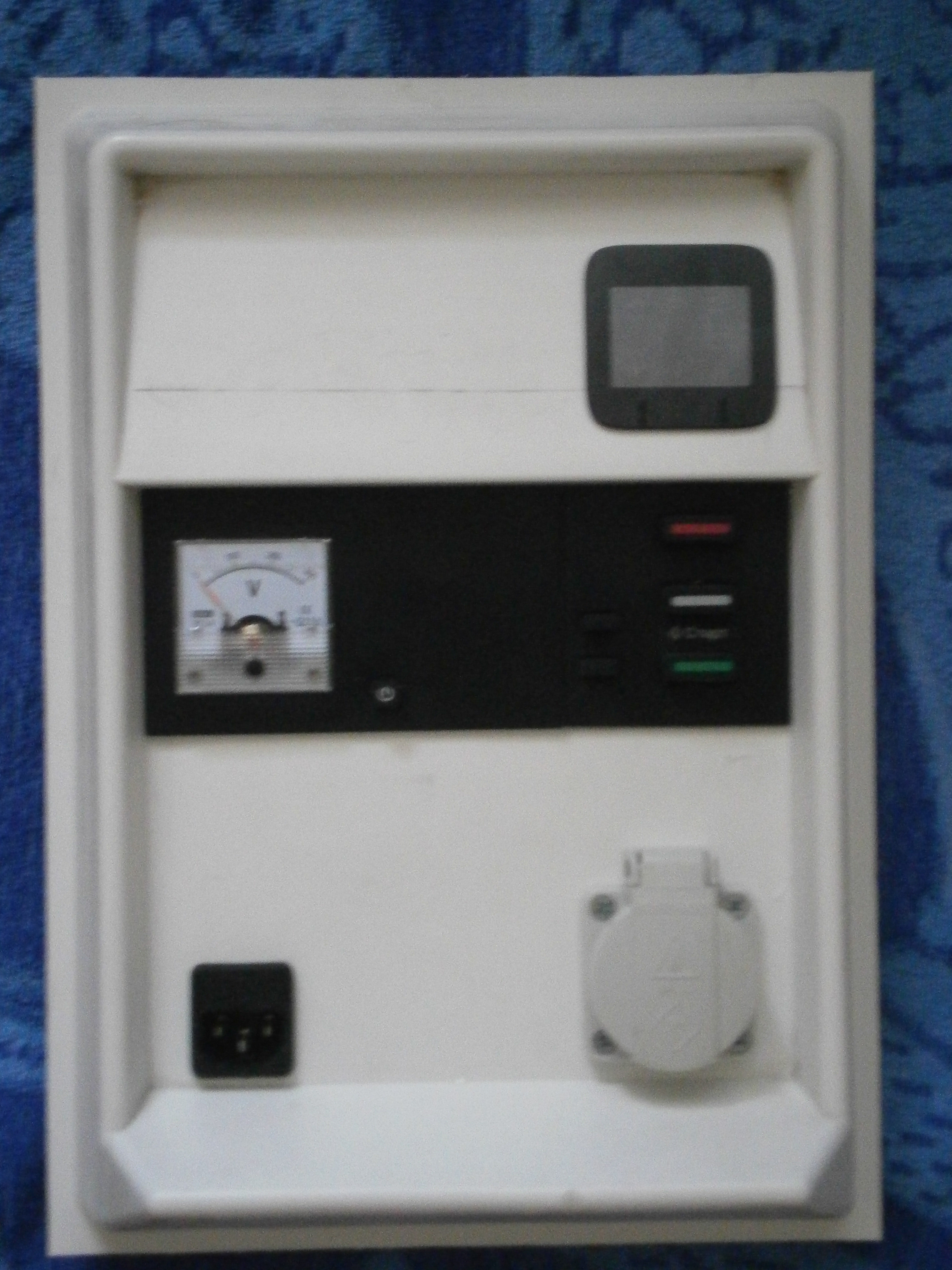

еще одна


Вложения:
P5020008.JPG [ 3.12 МБ | Просмотров: 253 ]
P5020009.JPG [ 3.28 МБ | Просмотров: 253 ]
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Моя очередная головная боль
СообщениеДобавлено: 03 май 2014, 11:42

Автор
Не в сети
пользователь

Зарегистрирован: 20 фев 2014, 15:33
Сообщения: 154

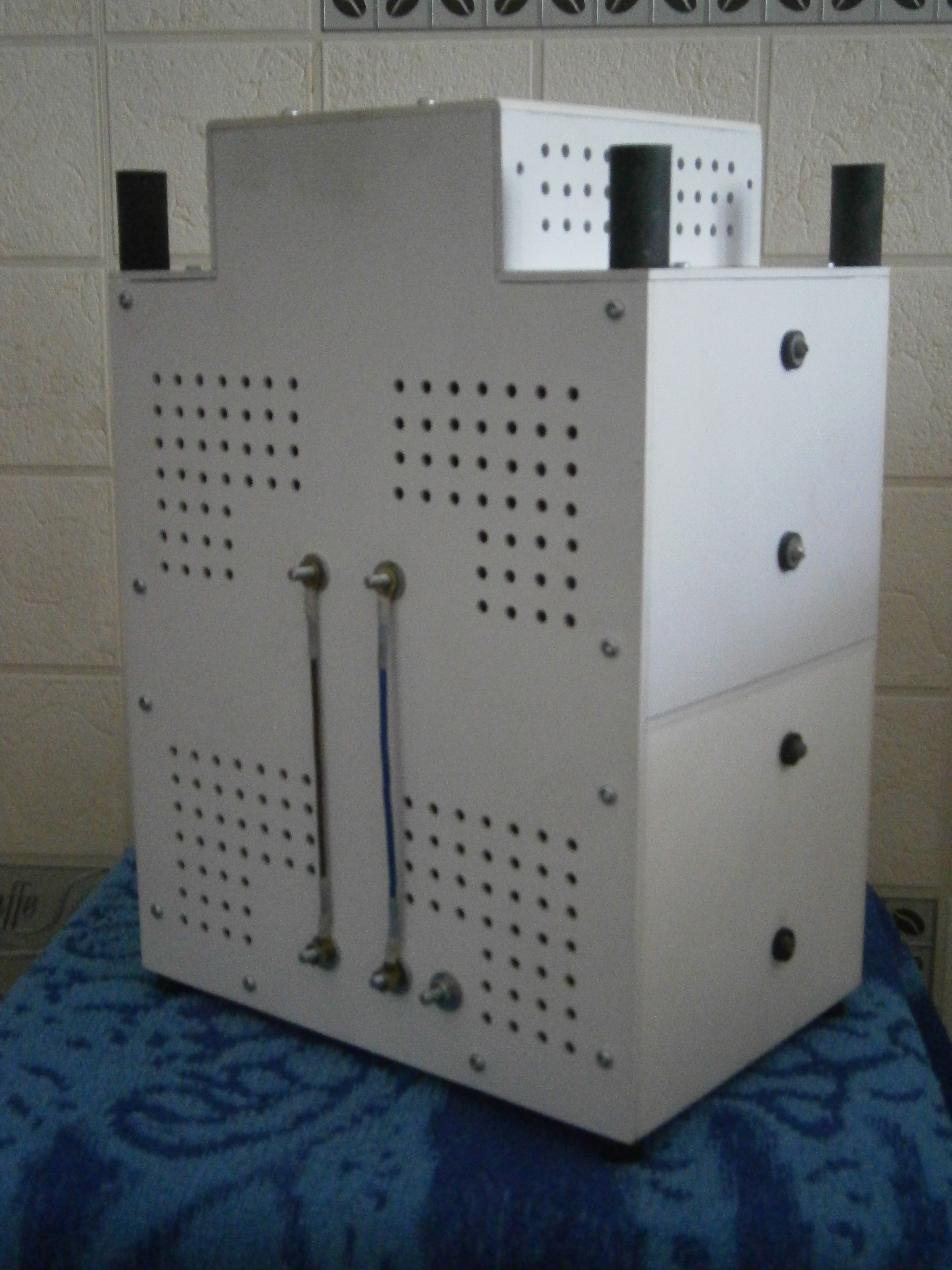

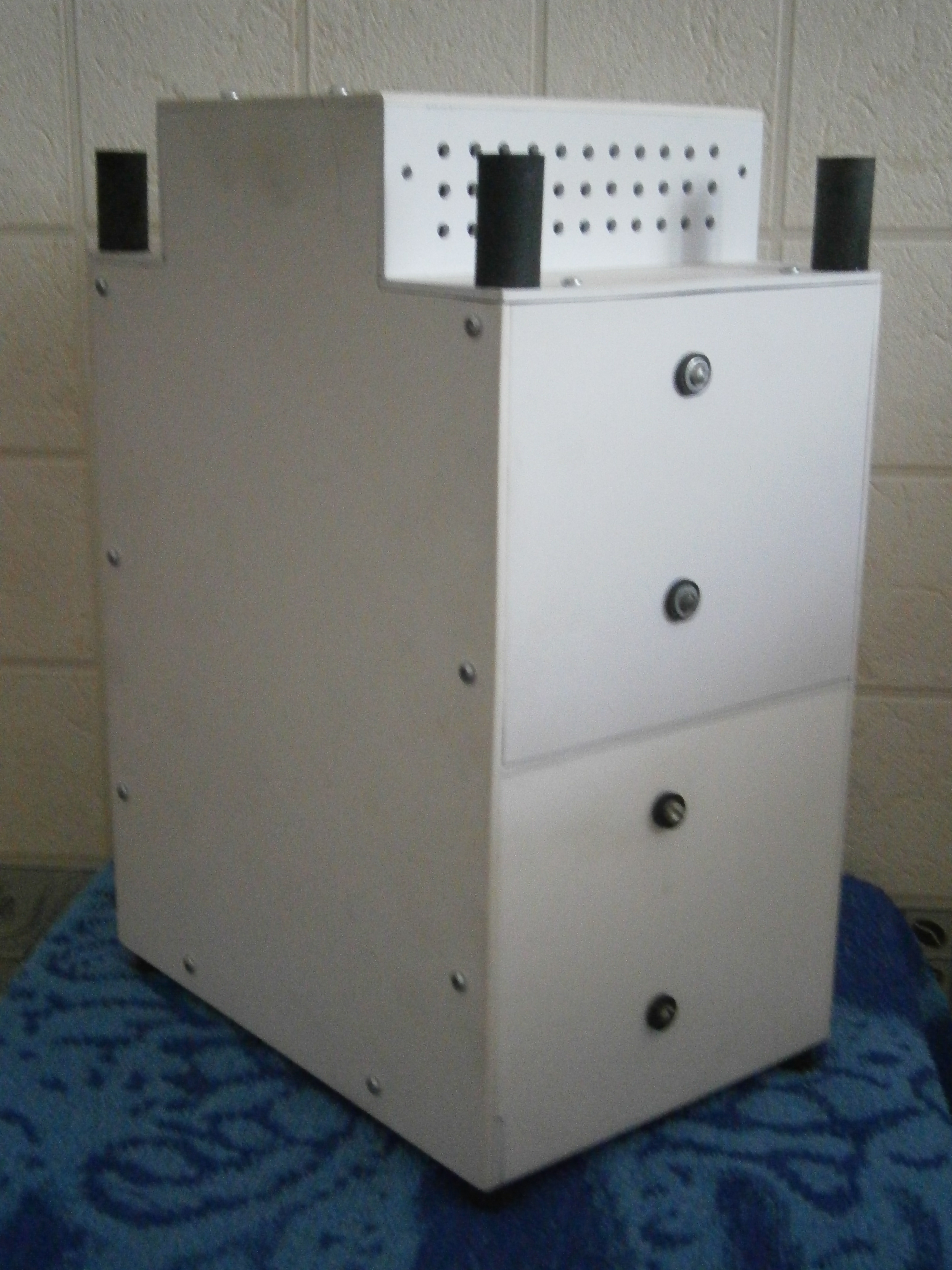

Генераторная установка! Как видно слепил ее из пластика от внутренних полок холодильника. Для удобства доступа к генераторам предусмотрел съемные крышки с 3х сторон, плюс ко всему она делится на 2 части. Для снятия вибрации и с низу и с верху установлены резиновые подушки демпферы, их я поснимал с приводных валов принтера.


Вложения:
P5030002.JPG [ 3.36 МБ | Просмотров: 246 ]
P5030001.JPG [ 3.36 МБ | Просмотров: 246 ]
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Моя очередная головная боль
СообщениеДобавлено: 03 май 2014, 11:43

Автор
Не в сети
пользователь

Зарегистрирован: 20 фев 2014, 15:33
Сообщения: 154

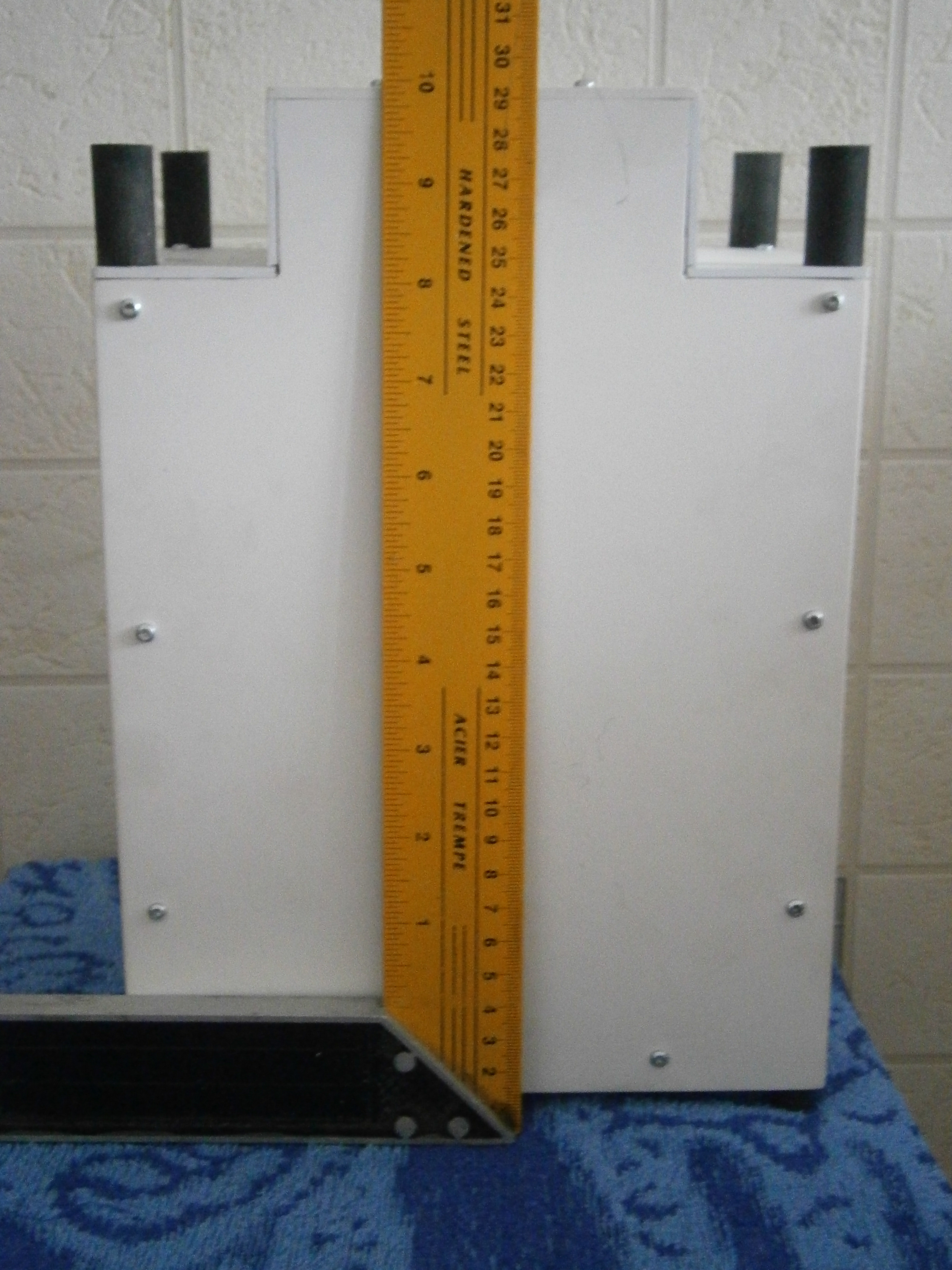

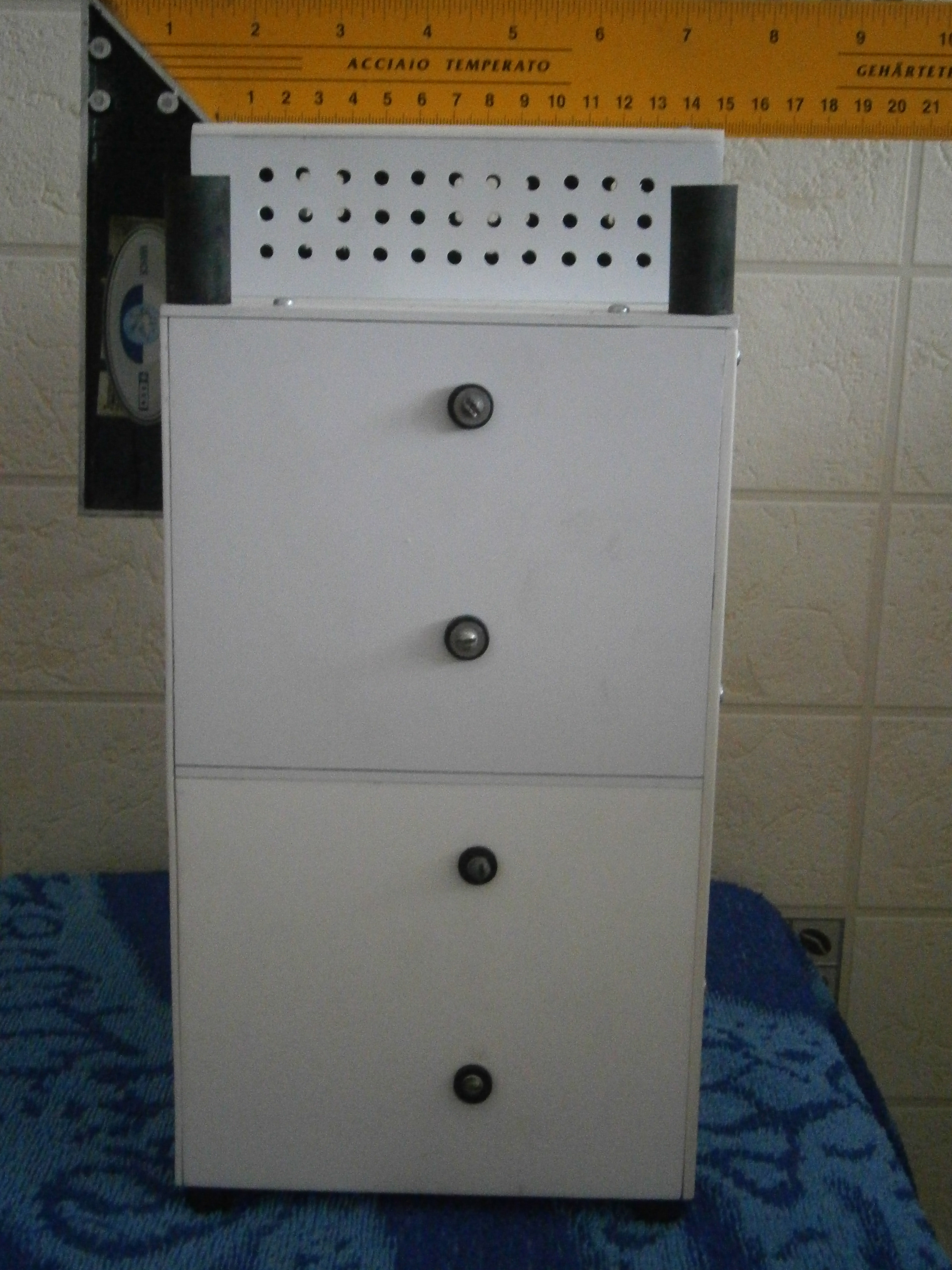

В виду того что пришлось ограничить себя в размерах, максимум удалось выжать с нее 13.5 – 14.5 вольт и 1.5 – 2.5 А в зависимости от оборотов. Полностью автономна, имеет собственную механическую систему охлаждения. Пока смог добиться без перезапуска 170 часов беспрерывной работы но работаю над ней, есть варианты увеличить время работы , просто нет нормального станка токарного с ЧПУ в городе.


Вложения:
P5030004.JPG [ 3.32 МБ | Просмотров: 246 ]
P5030003.JPG [ 3.35 МБ | Просмотров: 246 ]
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Моя очередная головная боль
СообщениеДобавлено: 03 май 2014, 11:49

Автор
Не в сети
пользователь

Зарегистрирован: 20 фев 2014, 15:33
Сообщения: 154
Для модератора! Если возможно, как ни будь отредактируйте текст и фото для удобства просмотра посетителями форума!


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Моя очередная головная боль
СообщениеДобавлено: 03 май 2014, 12:00
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 12 янв 2014, 22:01
Сообщения: 513
Откуда: Казань
Зачетная коробочка
внутри то что?
Как снимали показания?


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Моя очередная головная боль
СообщениеДобавлено: 03 май 2014, 12:05

Автор
Не в сети
пользователь

Зарегистрирован: 20 фев 2014, 15:33
Сообщения: 154
Нутрянку скину позже, пока доделаю, а так стоит ряд генераторов масипуток да маховик ( юла), показания снимал как учили на форуме. Завтра продолжу фотосессию, сейчас доделываю черновой вариант второй части к генераторной установке, идет процесс подгонки деталей!


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Моя очередная головная боль
СообщениеДобавлено: 03 май 2014, 16:41
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 12 янв 2014, 22:01
Сообщения: 513
Откуда: Казань
Масипуток - это научный термин?
